ETS Didactic Control Board II Schütz-, Steuer-, Anlagenschaltung 230V

ETS Didactic Steuerungstechnik - Control Board II

Lernziele:

  • Grundschaltungen mit Reihenschaltung, Parallelschaltung, Selbsthaltefunktion und Verriegelung
  • Anwendungsschaltungen mit Stern-/Dreieckanlauf, Wende-/Dahlanderschaltung und Stufenschaltfunktionen
  • Gliederung in Haupt- und Hilfsstromkreise, Einsatz von Leitungs- und Geräteschutzschaltern
  • Anzug- und abfallverzögertes Schalten bei automatischen Schritt- und Folgesteuerungen

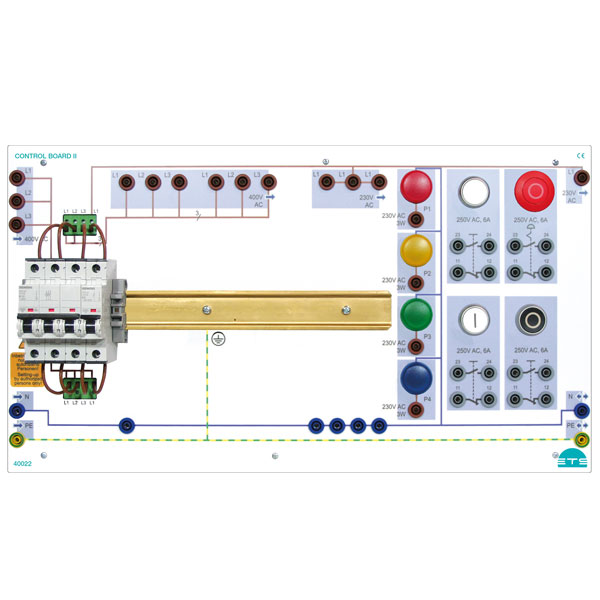

Funktionen Control Board II:

  • 1 Leitungsschutzschalter 3-polig, B 10 A
  • 1 Leitungsschutzschalter 1-polig, B 6 A
  • 1 Leuchtmelder rot 230 V
  • 1 Leuchtmelder gelb 230 V
  • 1 Leuchtmelder grün 230 V
  • 1 Leuchtmelder blau 230 V
  • 1 NOT-AUS
  • 3 Taster



Technische Daten:

  • Hauptkreisspannung 690 V AC max.
  • Hauptkreisstrom 10 A max.
  • Frequenz 50 / 60 Hz
  • Schaltleistung 7 kV A
  • Steuerkreisspannung 230 V AC



Funktionen 40 210 Schütz-, Steuer- und Anlagenschaltungen:

  • 2 Motorschutzschalter 0,6...1 A mit Hilfsschalter
  • 3 Tast-Rastschalter, 1S / 1Ö, mit Meldeleuchte rot, 230 V
  • 1 Satz Betätigungsklappen für Tast-Rastschalter rot, gelb, grün
  • 1 Stromstoßschalter 1S, 230 V-Spule
  • 5 Hauptschütze, 3 kW / 400 V, 1S, 230 V-Spule
  • 5 Hilfskontaktsätze, 2Ö, 2S
  • 1 Zeitrelais analog, 1NO / NC, ansprechverzögert
  • 1 Zeitrelais analog, 1NO / NC, Multifunktion
  • 2 Endschalter 1Ö 1S
  • 1 Storage Board – alle Komponenten mit 4 mm-SI-Buchsen bestückt
