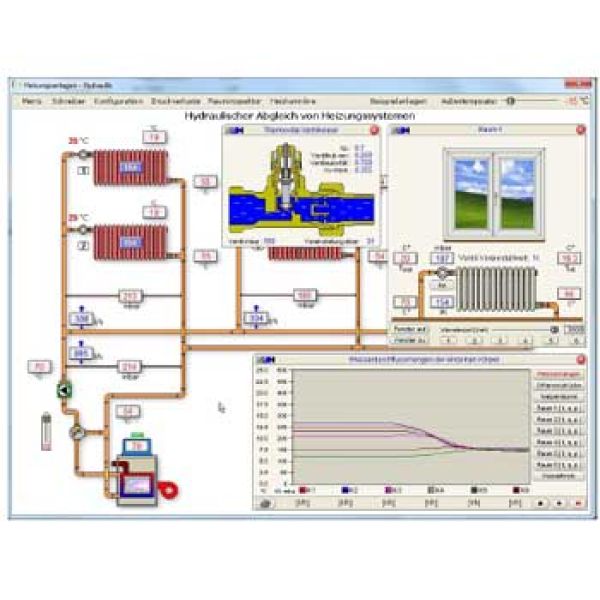

Programmbeschreibung:Das Simulationsprogramm "Hydraulischer Abgleich" ermöglicht die Untersuchung des Betriebsverhaltens von Pumpen- und Heizungssystemen an virtuellen Versuchsaufbauten.Der erste Programmteil beinhaltet einen Pumpenkreislauf, in dem Heizungspumpen hinsichtlich ihres Förderverhaltens als Einzelpumpe und in Reihen- oder Parallelschaltung untersuchtwerden können.Das Betriebskennfeld der Pumpe (n) ( Pumpenkennlinie ) und der Pumpenarbeitspunkt in Abhängigkeit der Rohrnetzdruckverluste (Rohrnetzkennlinie), lassen sich grafisch darstellen.Im zweiten Programmteil steht ein Heizungssystem mit 3 Strängen und insgesamt 6 Heizkörpern zur Verfügung. Die Auslegung des Rohrsystems (Rohrlängen und Querschnitte), der Rohrleitungsarmaturen (Strangregularventile, Strangdifferenzdruckregler, Überstromventil) der Heizkörper-Thermostatventile (Voreinstellung), der Heizkörper-Wärmeleistung, der Umtriebsdruckerzeugung (Festdrehzahlpumpe, differenz-druckgeregelte Pumpe) und die Art der Kesselanbindung (gleitend, 3- oder 4-Wege Mischer) kann in das Programm eingegeben werden.Das Programm ist nicht in erster Linie als Lernprogramm gedacht, welches fertig aufbereitete Wissensinhalte vermittelt, sondern stellt ein virtuelles Versuchslabor zur Verfügung, in dem am Computer Experimente durchführbar sind, die normalerweise nur ein Heizungs-Labor ermöglicht.Das Programm eignet sich sowohl für den Demonstrationsunterricht (Erklärung der Sachverhalte am beispielhaften Versuch) als auch für das selbständige Erarbeiten der hydraulischen Grundsätzlichkeiten in Rohrsystemen durch die Schüler.
