Fritsch SM902 Professional Halbautomat

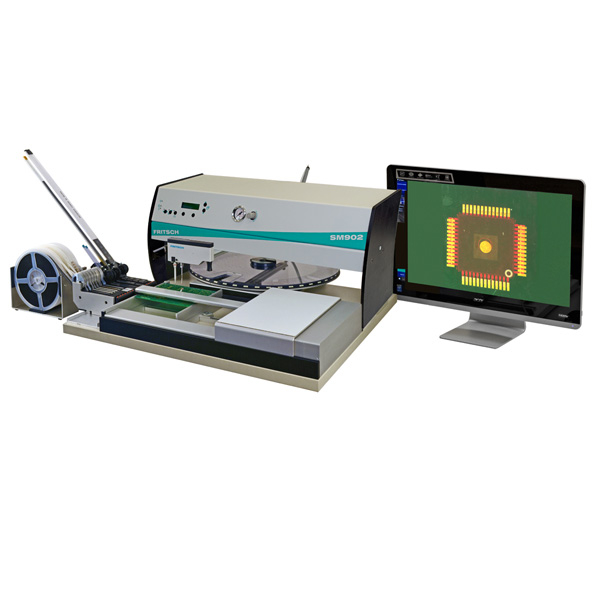

Fritsch SM902 Professional
  • Der SM902professional bietet neben der Bestücksicherheit eine höhere Bestückleistung und ein großes Maß an Komfort für den Anwender. Im Gegensatz zum SM902 können motorische Zubringer mit LED-Anzeige und ein automatisches Dosiersystem zum Aufbringen von Lotpaste und Kleber integriert werden.
  • Während der Bestückung verfährt eine Öse immer zur nächsten Bestückposition und zeigt damit an, wo das Bauteil platziert werden soll. Der Anwender muss nur in die Öse einhaken und befindet sich an der richtigen Bestückposition.
  • Zum Einlernen der Bestückkoordinaten besteht die Möglichkeit, CAD-Daten direkt zu übernehmen oder die Positionen einzuteachen.

Technische Daten:

  • Bestückleistung: 500-800 SMDs/Stunde
  • Abmessungen: 700 x 680 x 340 mm
  • Max. Leiterplattengröße: 390 x 310 mm
  • Max. Bestückbereich: 375 x 235 mm
  • Leiterplattendicke: 0,5 mm bis ~ 4 mm
  • Bauteile: Chip 0201 bis Gehäusegröße 40 x 40 mm
  • Platziergenauigkeit der Fangvorrichtung: 0,1 mm


Automatisch verfahrende Bestücköse
Die automatisch verfahrende Bestücköse fährt die jeweils zu bestückende Position an. Der Anwender muss nur den Fangstift am Bestückkopf in die Öse einführen und das Bauteil absetzen. Hierdurch entfällt das Suchen der entsprechenden Absetzposition.

Auto-Zubringer
Die Halbautomaten der SM-Serie können mit automatischen Zubringern wie Drehteller oder Paternoster ergänzt werden. Hierdurch wird das nächste benötigte Bauteil prozessorgesteuert zu einer definierten Entnahmeposition gefahren. Die Bestückleistung steigt und der Anwender wird vom Verfahren der Magazine entlastet.

Beide Systeme sind alternativ auch per Fußtaster manuell zu bedienen.


Anbindung an placeALL®
Alle Daten der SM-Serie können direkt auf unsere Vollautomaten oder placeALL® Serie übernommen werden.

Der Umstieg auf diese ist somit ohne großen Aufwand möglich.

Cad-Datenkonverter
Zum einfachen Erstellen von Programmen übernimmt der universelle CAD-Datenkonverter existierende CAD-Daten für den SM902.
Hierdurch bleiben Sie in Zukunft flexibel.

Offline Software
Die Offline-Software ermöglicht es, sämtliche Daten an einem separaten Arbeitsplatz vorzubereiten. Diese können per Netzwerk oder Datenträger zur Maschine übertragen werden.

Kamera
Mittels einer direkt am Bestückkopf adaptierbaren Kamera kann der gesamte Platziervorgang vom Abholen bis zum Platzieren des Bauteils auf einem Monitor vergrößert dargestellt werden.
Hierdurch können gerade kleine Bauteile, wie 0201 oder 0402, sicher platziert werden.
Durch die Software können die Kamerabilder jederzeit für die Dokumentation des Prozesses aufgenommen werden.
