Fritsch MP904 - Universeller Bestückplatz

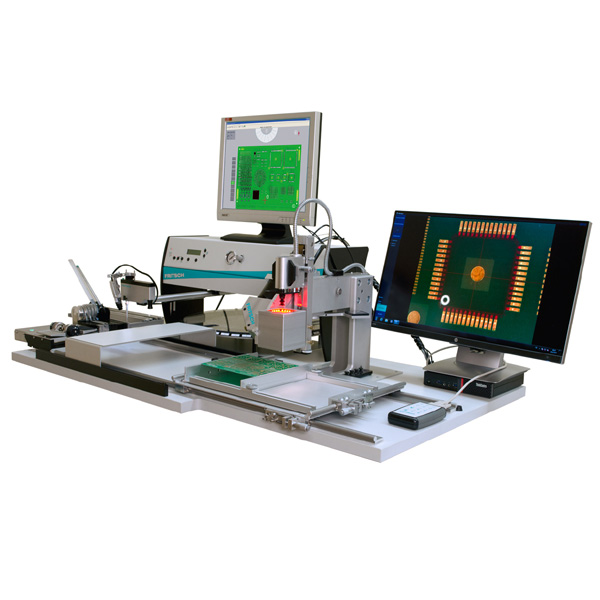

Fritsch MP904 Bestückplatz
  • Der universelle Bestückplatz MP904 kombiniert die Leichtigkeit und Flexibilität eines Manipulators mit den hohen Anforderungen bezüglich der Genauigkeit beim Bestücken von Fine-Pitch Bauteilen.
  • Die unerreicht leichtgängige Führung des Bestückkopfes hilft, kleine und einfache SMDs exakt zu plazieren. Bei Berührung der Bauteile mit der Pipette schaltet sich das Vakuum automatisch ein und beim Absetzen wieder aus.
  • Ebenfalls erlaubt das spezielle Visionsystem das optimale Bestücken von BGA und QFN Bauteilen. Das Bauteilespektrum reicht von Chip 0201 bis hin zu Fine-Pitch und BGA Bauteilen.
Technische Daten:
  • Max. Abmessung: 1200 x 730 x 480 mm
  • Max. Leiterplattengröße: 340 x 240 mm
  • Max. Bestückbereich: 340 x 240 mm

Fine Pitch und BGA Bestückung
Der stabile Aufbau des zweiten Handlingkopfes erlaubt eine hochgenaue Plazierung von BGA und Fine-Pitch Bauteilen. Das spezielle Visionsystem erlaubt die Darstellung zweier Ebenen in einer Ansicht. Sowohl die Leiterplatte als auch die Unterseite der Bauteile können gleichzeitig betrachtet werden. Mit einem Fein-Justiertisch werden beide Darstellungen mittels Mikrometerschrauben deckungsgleich gebracht. Dadurch ist eine einfache und genaue Plazierung der Bauteile garantiert.

Mikrometerschrauben
Mikrometerschrauben erlauben im Zusammenspiel mit dem X/Y-Tisch ein exaktes Ausrichten des Bauteils auf der Leiterplatte.

Kamera
Mittels einer direkt am Bestückkopf adaptierbaren Kamera kann der gesamte Platziervorgang vom Abholen bis zum Platzieren des Bauteils auf einem Monitor vergrößert dargestellt werden.
Hierdurch können gerade kleine Bauteile, wie 0201 oder 0402, sicher platziert werden.
Durch die Software können die Kamerabilder jederzeit für die Dokumentation des Prozesses aufgenommen werden.

X/Y-Feststellung
Für genauestes Bestücken sorgt die X/Y-Feststelleinrichtung.

Einzelne Bewegungsachsen können gesperrt werden. Eine Automatikfunktion sperrt selbständig die X- und Y-Achsen beim Absetzen der Bauteile bzw. beim Setzen eines Dosierpunktes. Dies erleichtert insbesondere das Absetzen von Melfs.

Feststelleinrichtung Z
Die Z-Magnetbremse ermöglicht es, Bauteile in der Schwebeposition dicht über der Leiterplatte festzuhalten. Hierdurch können Fine-Pitch-Bauteile und Sonderbauformen leicht bestückt werden, da ein exakter Abgleich zwischen der Leiterplatte und dem Bauteil erfolgen kann.
