Fritsch LMinline Manipulator und Inspektionsband

Fritsch LMinline

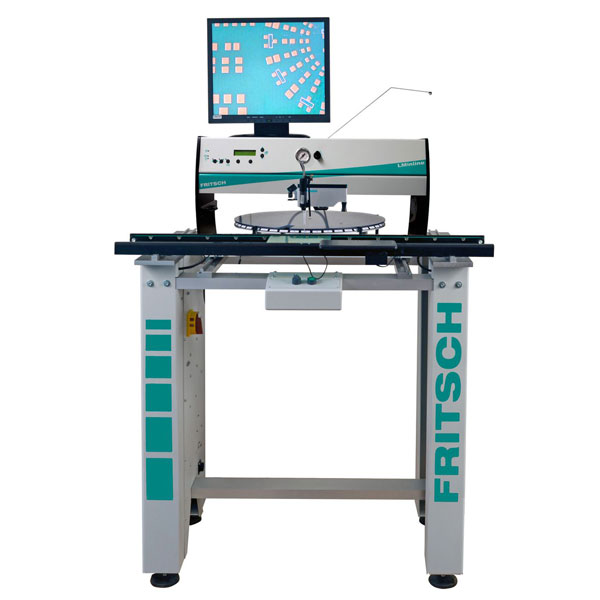

  • Der LMinline ist die intelligente Verbindung aus dem bewährten LM901 Manipulator und dem Inspektionsband.
  • Diese Kombination, eingesetzt in den Linienbetrieb einer placeALL®smartLINE, ermöglicht es bei Leiterplatten manuelle Vor- oder Nacharbeiten durchzuführen.
  • Auch als Standalone Variante können Leiterplatten bequem dosiert und bestückt werden. Hierbei fährt das Substrat automatisch über motorgetriebene Riemen in den Bestückbereich des LM.
  • Über Knopfdruck kann das fertige Produkt dem nächsten Arbeitsschritt zugeführt werden.
  • Mittels einfacher Breitenverstellung kann die Bandstrecke im Handumdrehen der Leiterplattenbreite angepasst werden.

Technische Daten:

  • Abmessungen: 1000 x 800 x 1300 mm
  • Max. Leiterplattengröße: 800 x 300 mm
  • Max. Bestückbereich: 530 x 300 mm



Dosiersystem
Um Prototypen und Kleinserien zeitnah zu fertigen, kann ein Dosiersystem am Bestückkopf adaptiert werden, um Lotpaste oder Kleber auf die Leiterplatte aufzubringen.





X/Y-Feststellung
Für genauestes Bestücken sorgt die X/Y-Feststelleinrichtung.

Einzelne Bewegungsachsen können gesperrt werden. Eine Automatikfunktion sperrt selbständig die X- und Y-Achsen beim Absetzen der Bauteile bzw. beim Setzen eines Dosierpunktes. Dies erleichtert insbesondere das Absetzen von Melfs.



Feststelleinrichtung Z
Die Z-Magnetbremse ermöglicht es, Bauteile in der Schwebeposition dicht über der Leiterplatte festzuhalten. Hierdurch können Fine-Pitch-Bauteile und Sonderbauformen leicht bestückt werden, da ein exakter Abgleich zwischen der Leiterplatte und dem Bauteil erfolgen kann.
