Fritsch LM900 Manipulator zum Bestücken

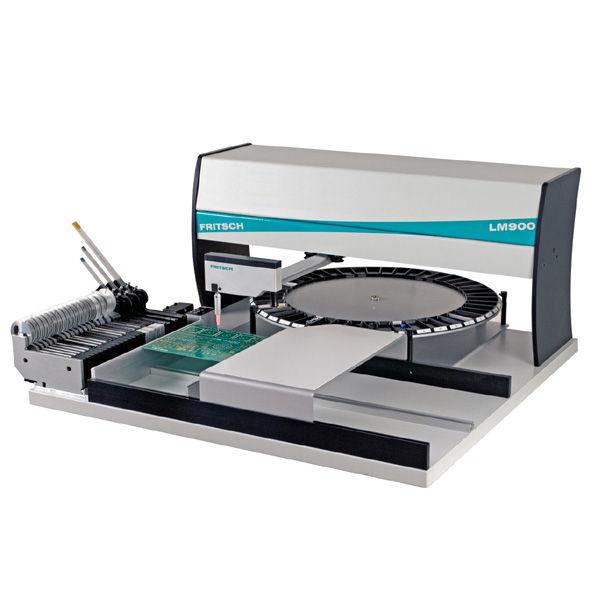

Fritsch LM900 Manipulator
  • Der LM900 ist der kleinste seiner Reihe, für den kostengünstigen Einstieg.
  • Er ist das Basissystem der Leichtmanipulatoren-Reihe und verfügt über alle wesentlichen Merkmale eines Bestückplatzes. Verzichtet jedoch auf eine Steuerungseinheit und weitere Optionen.

Technische Daten:

  • Bestückleistung: 300-600 SMDs/Stunde
  • Abmessungen: 700 x 680 x 340 mm
  • Max. Leiterplattengröße: 550 x 310 mm
  • Max. Bestückbereich: 425 x 310 mm
  • Leiterplattendicke: 0,5 mm bis ~ 4 mm



Universelle LP-Aufnahme
Die universelle Leiterplattenaufnahme fixiert ein- und zweiseitige Leiterplatten sicher durch verstellbare, federnde Aufnahmefinger. Große Leiterplatten können bei Bedarf unterstützt werden.


Ergonomie
Die unerreicht leichtgängige Führung des Bestückkopfs ermöglicht ein angenehmes und ermüdungsfreies Arbeiten.

Alle Bedienelemente sind ergonomisch optimal platziert und unterstützen den Anwender bestmöglich bei der Arbeit. Die im Lieferumfang enthaltene Handauflage kann in jede beliebige Position verschoben werden.


Bestückkopf
Der Bestückkopf ist mit einer patentierten degressiven Trapez-Feder ausgestattet. Die Federkraft verteilt sich gleichmäßig über den gesamten Bewegungsbereich der Z-Achse. Der gesamte Bestückkopf ist wartungsfrei.
