LED Zubringer
Nicht erst seit dem EU-Beschluss zur Abschaffung klassischer Glühbirnen liegen Beleuchtungen mit LEDs voll im Trend. Kleine Abmessungen und ein hoher Wirkungsgrad von LEDs bieten die unterschiedlichsten Einsatzmöglichkeiten. Dies gilt sowohl für SMT LEDs, als auch für die klassischen bedrahteten LEDs.
Spezielle Werkzeuge für SMD LEDs
Standard LEDs in den Größen 1206, 0805 oder 0603 können mit den Bestückwerkzeugen einer Serienmaschine einfach und sicher bestückt werden.
Vermehrt kommen allerdings auch Leuchtdioden zum Einsatz, die eine spezielle Behandlung während der Bestückung benötigen. Zum Beispiel können PowerLEDs oder LEDs mit speziellen Linsen nicht durch eine einfache Vakuumpipette aufgenommen werden, da anderenfalls die Linse verkratzen würde. Hierfür bietet FRITSCH spezielle Bestückwerkzeuge an, die an die Anforderungen der LEDs angepasst wurden. Der große Fundus an Pipetten kann zusätzlich jederzeit um Sonderwerkzeuge ergänzt werden.
Zubringer für bedrahtete LEDs
Auch bedrahtete LEDs (THT) werden weiterhin zum Beispiel aufgrund der Kostensituation oder konstuktionsbedingt eingesetzt.

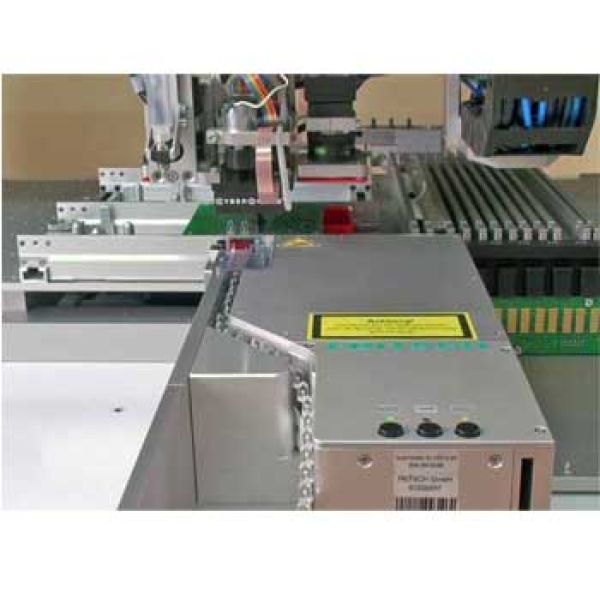

Für jeden Automaten der placeALL Reihe stehen Zubringer zur Bestückung von bedrahteten LEDs zur Verfügung. Diese Zubringer führen die LEDs aus Standardgurten zu, schneiden die Beinchen auf die gewünschte Länge ab und stellen die LEDs lagerichtig für die Bestückung zur Verfügung. Die Abschneidehöhe der Beinchen kann über entsprechende Adapter auf jede beliebige Höhe eingestellt werden.
LED Zubringer in OEM Version
Die Zubringer sind so konstruiert, dass eine leichte Integration in andere Automaten oder in Sondermaschinenbaulösungen möglich ist.
Es stehen Varianten für eine Ansteuerung durch einen CAN-Bus, eine RS485-Schnittstelle, sowie durch ein einfaches Vorschubsignal zur Verfügung. Sollte selbst dies nicht ausreichen, kann der Zubringer auch in einer Standalone-Variante geliefert werden. Hierbei wird automatisch ein Vorschub ausgeführt, nachdem die Leuchtdiode entnommen wurde. Eine elektrische Kopplung des Vorschubsignals ist hierbei nicht mehr nötig. Mittels integrierter Sensorik überprüft der Zubringer selbstständig sowohl die Längs-, als auch die Querachse einer LED und stellt automatisch wieder die nächste Leuchtdiode zur Verfügung.
Aufgrund der Inhouse Konstruktion und Fertigung der Zubringer können auch mechanische Anpassungen kostengünstig und schnell realisiert werden.
