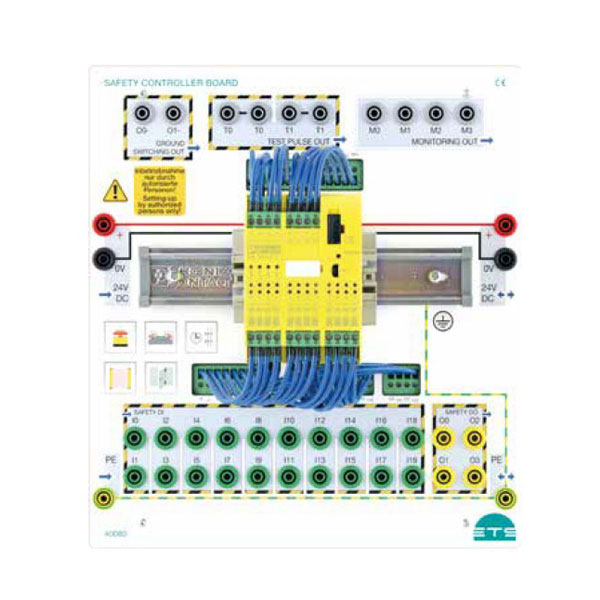

ETS Didactic Safety Controller Board mit Sicherheitsmodul

ETS Didactic Safety Controller Board mit Sicherheitsmodul

Lernziele:

  • Grundlegende Schaltungen mit Sicherheitsschaltgeräten praxisgerecht aufbauen und testen
  • Gliederung in Haupt-, Freigabe-, Rückmelde- und Hilfsstromkreise
  • Funktionsprinzip, Querschluss-Sicherheit und Fehlerüberwachung
  • Vorprogrammiert oder frei programmierbar

Technische Daten Sicherheitsmodul:

  • 20 sichere Eingänge (24V DC / ca. 3mA)
  • 4 sichere Ausgänge (24V DC / max. 2A)
  • 4 Meldeausgänge (24V DC / max. 100mA)
  • 2 sichere masseschaltende Ausgänge (0V / max. 2A)
  • 2 sichere 2-kanalige Taktausgänge für Querschlusserkennung (T<100ms / 24V DC / max. 100mA)
  • Betriebsspannung 24V DC, USB-Schnittstelle, Kurzschlussschutz
