LPKF Edition SMT ProtoPrint S4 - Professionelles Fine-Pitch SMD-Prototyping und Kleinserienproduktion von High-End-Produkten
Beim Bestücken von Leiterplatten mit winzigen SMD-Bauteilen ist der Entwickler auf einen präzisen Auftrag von Lotpaste angewiesen. Eine große Anzahl von unterschiedlichsten Lotdepots ist mit Schablonendruck sicher und schnell in einem Arbeitsgang zu realisieren.

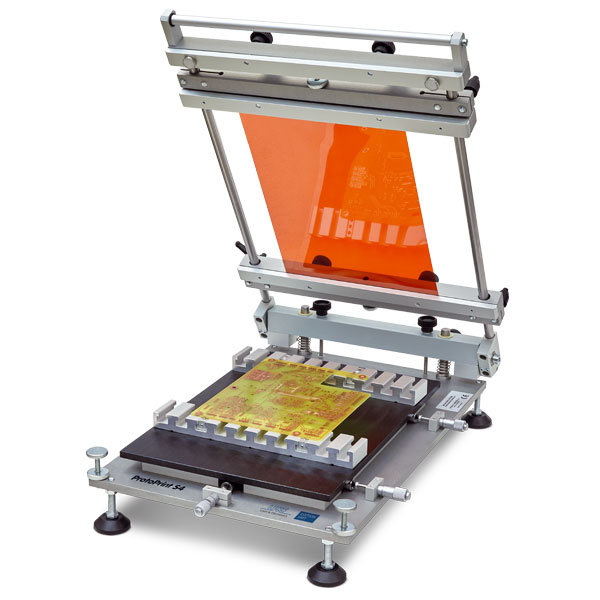

Mit dem ProtoPrint S4 bietet LPKF einen manuellen Schablonendrucker für präzise Druckergenisse. Das Gerät ist für die einseitige und doppelseitige Bedruckung von Leiterplatten-Prototypen sowie Kleinserien geeignet. Der ProtoPrint S4 nutz Edelstahlstencils. Dank eines integrierten Spannrahmens können aber auch Polyimidfolien eingesetzt werden. Je nach Stencil-Material wird das jeweils passende Rakelmaterial definiert.
Der ProtoPrint S4 bietet eine hohe Positioniergenauigkeit, einen SMD-Fine-Pitch-Druck, eine einstellbare Druckhöhe sowie ein einfaches Einspannen der Schablonenrahmen. Die plane Grundplatte bietet genug Platz für magnetischen Leiterplattenhalter. Über drei Mikrometerschrauben für X-, Y-, und den Verdreh-Winkel an der Platte erfolgt die Feinpositionierung der Leiterplatte.
Optimierte Daten für eine perforierte Polyimid-Folienschablone lassen sich mit Hilfe der Software LPKF CircuitPro einfach aus den PCB-Layoutdaten generieren. Ein LPKF ProtoMat fräst den Stencil bequem aus - bereits nach wenigen Minuten kann die Lötpaste verdruckt werden.
