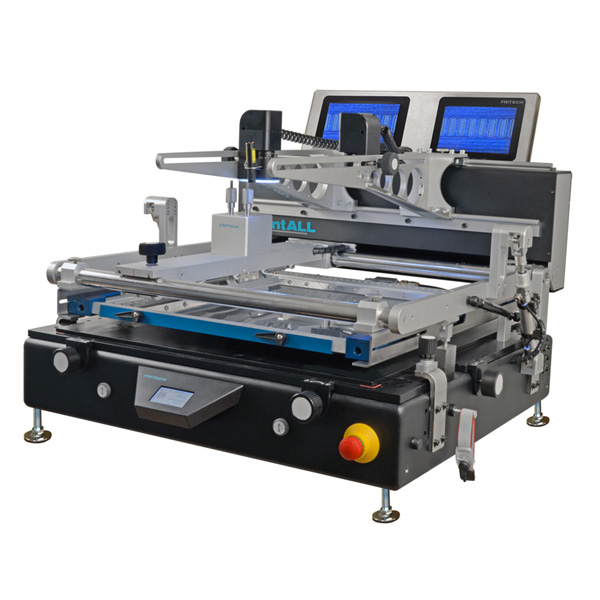

Fritsch printALL210 Serie - Halbautomatische Schablonendrucker

Quick Setup

Die flexible Leiterplatten-Aufnahme erlaubt das Einrichten des Schablonendruckers innerhalb weniger Minuten. Die Anpassungen an ein anderes Rahmenformat können ohne Werkzeug erfolgen. Der optionale Test-Druck-Rahmen reduziert nochmals die geringen Rüstzeiten.

Quick-Change-Rahmen

Zum Einsatz kommen handelsübliche, feste Aluminiumrahmen oder gängige Schnellspannsysteme wie z. B. Stencilman, VectorGuardTM, Zelflex oder ähnliche. Das ermöglicht ein Bedrucken von kleinsten Leiterplatten bis hin zu einem maximalen Druckbereich von 370 x 460 mm.

Doppelrakel

Um die Durchlaufzeiten und somit die Produktionskosten so gering wie möglich zu halten verfügt der printALL210 über eine Doppelrakel, die für einen sauberen Pastendruck in beide Richtungen verantwortlich ist. Anpressdruck sowie Rakelwinkel können je nach Anforderung beliebig per Einstellschraube justiert werden.

Motorischer Vorschub

Die optionale Mikroprozessor-Steuerung kontrolliert das Absenken der Rakel, regelt den motorischen Rakelvorschub und sorgt für einen gleichmäßigen und reproduzierbaren Druck. Nach dem Druck wird der Tisch über Pneumatikzylinder automatisch parallel abgesenkt und der Drucker kann geöffnet werden.

Die Bedienung aller prozessorgesteuerten Funktionen des Druckers erfolgt über ein intuitives auf die Fingerbedienung optimiertes Touch-Display.

Darüber lassen sich außerdem vom Bediener produktspezifische Programme hinterlegen, so dass nur noch das entsprechende Programm ausgewählt werden muss, und schon kann die Produktion beginnen.

Flexible Leiterplattenhalterung

Die Leiterplattenhalterung erfolgt durch leicht verstellbare Magnet-Halterungen. Innerhalb weniger Augenblicke kann die Halterung somit auf eine andere Leiterplattengröße bzw. -dicke eingestellt werden.

Tischabsenkung

Die parallele Tischabsenkung garantiert ein sauberes Druckergebnis, auch bei großen Leiterplatten. Ein Verwischen des Druckbildes gehört somit der Vergangenheit an.

Mit der optionalen Steuerung erfolgt die Absenkung automatisch nach dem Drucken der Leiterplatte.

Höchste Genauigkeit

Der stabile Aufbau des Druckers ist die Basis für die heutigen Anforderungen und um den hohen Ansprüchen bei der Fertigungsqualität gerecht zu werden. Dies ist auch beim Einsatz kleinster Chips und feinen Strukturen gewährleistet.

Konische Zentrierstifte garantieren eine hohe Wiederholgenauigkeit und ermöglichen auch Fine-Pitch-Druck bis zu einem Raster von 0,4 mm.

Wartung und Reinigung

Durch einfaches Aufklappen der Rakeleinheit können sowohl Schablone, als auch die Rakel selbst einfach gereinigt werden.

Die Rakeleinheit kann in der aufgeklappten Stellung arretiert werden, um beide Hände für die Reinigung frei zu haben.

Visionsystem

Gerade bei feinen Strukturen erleichtert das Visionsystem das Ausrichten der Schablone und erhöht somit die Genauigkeit des Druckergebnisses.

Die optionale Mikroprozessor-Steuerung kontrolliert das Absenken der Rakel, regelt den motorischen Rakelvorschub und sorgt für einen gleichmäßigen und reproduzierbaren Druck. Nach dem Druck wird der Tisch über Pneumatikzylinder automatisch parallel abgesenkt und der Drucker kann geöffnet werden.

Die Bedienung aller prozessorgesteuerten Funktionen des Druckers erfolgt über ein intuitives auf die Fingerbedienung optimiertes Touch-Display.

Pneumatischer Rahmenhalter

Die durchdachte Zweihandbedienung mittels Knopfdruck gewährleistet ein Maximum an Sicherheit beim pneumatisch unterstütztem Öffnen des Schablonendruckers.

Vakuumtisch

Der Vakuumtisch bietet die sichere Aufnahme von Folien und dünnen Leiterplatten. Mit Hilfe von Magneten und ohne Verwendung von Werkzeug kann er im Druckbereich fixiert werden. Dadurch ergibt sich ein problemloser Wechsel von starren Trägern zu biegsamen.
