BBH Armaturenprüfstand TYP GE

Arbeitsplatz zur Untersuchung, Einstellung und Demonstration unterschiedlicher Misch- und Spülarmaturen.

Untersuchung einer Armatur auf Funktion und Dichtigkeit
Untersuchung des Mindestfließdruckes, bei dem die Armatur noch ausreichend regelt
Störverhalten der Armatur, d.h. das Ausregeln von druckschwankungsbedingten Mischtemperaturänderungen
Kalibrieren des Temperatureinstellknopfes in Abhängigkeit von den Anschlussdruckverhältnissen
Überprüfung des Armaturennenndurchsatzes entsprechend Datenblatt
Fehlersuche (nach ggf. erfolgter Manipulation an der Armatur)

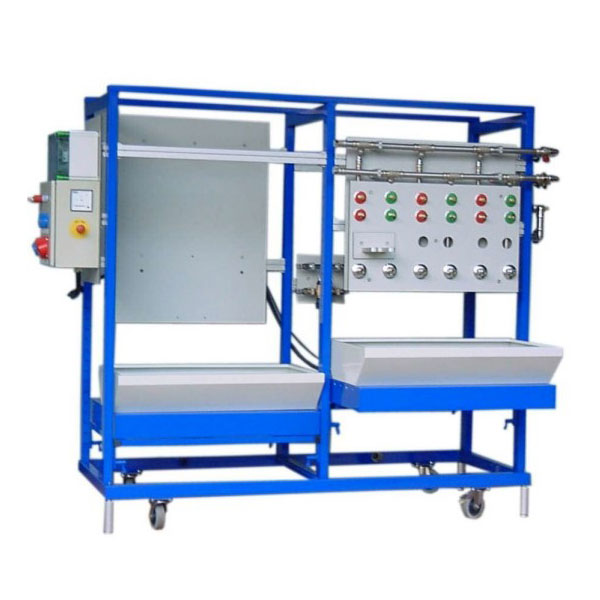

Gerätebeschreibung:

Mit dem Prüfstand ist es möglich, mehrere Thermostatarmaturen gleichzeitig aufzunehmen und hinsichtlich ihrer Regelverhalten in Abhängigkeit von den Fließdruckverhältnissen (Kalt-/Warmwasser) und ggf. kurzzeitig auftretenden Druckschwankungen zu untersuchen.

Für den Betrieb des Prüfstandes muss dieser an eine Kaltwasservorgungs- un dan eine Abflussleitung angeschlossen werden. Der Fließdruck wird über einen Druckminderer bestimmt. Die warmwasserseitige Versorgung kann über einen Warmwasserspeicher (Zusatzausstattung) erfolgen.

Der Prüfstand wird standardmäßig mit 2 eingebauten Druchflussturbinen geliefert, die über einen Datenlogger ausgewertet werden können. Datenlogger und weitere Messtechniken sind verfügbar, jedoch nicht im Standard Lieferumfang enthalten. Er verfügt über einen integrierten Wasserabfluss. Die Wasserauffangbecken sind in der Höhe einstellbar und auf Rollschienen montiert.
