ETS Didactic Elektropneumatik - Pneumatics Control Board

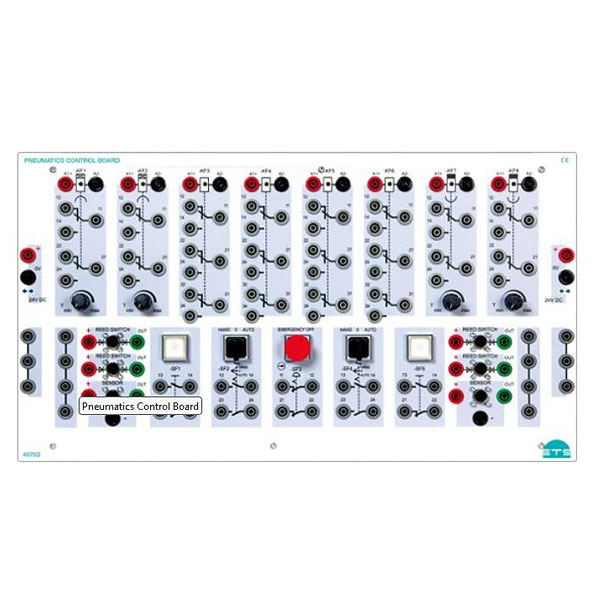

ETS Didactic Pneumatics Control Board

Fest integrierte Funktionseinheiten:

  • 4 Relais, 24V DC
  • 2 anzugverzögerte Relais, 24V DC; 0...30 sec
  • 2 abfallverzögerte Relais, 24V DC; 0...30 sec
  • 2 Steuerschalter Hand/0/Auto, 2S
  • 1 NOT-AUS-Taster, 2Ö
  • 2 Taster S/Ö
  • Anschlussfelder für Reed-Kontakte und Sensoren
  • Alle elektrischen Ein- und Ausgänge sowie Versorgungsanschlüsse über 4mm-Sicherheitslaborbuchsen

Board mit fotorealistischem, vierfarbigem Design der Frontplatte. Farbige Leitungsdarstellung nach Farbcode. Die Plattenoberfläche ist durch eine Spezialbeschichtung kratzfest ausgeführt.

Didaktische Normkennzeichnung mit Bedienungshinweisen und Anschlussoptionen erleichtern dem Anwender die Inbetriebnahme.


Lernziele:
  • Funktionsweise von elektropneumatischen Bauelementen
  • Ermittlung von Bauelementen zur Lösung von unterschiedlichen elektropneumatischen Steuerungen
  • Montieren von elektropneumatischen Bauelementen mit anschließender Funktionskontrolle
  • Erstellung von Stromlaufplänen, elektropneumatischen Schaltplänen und Logikplänen
  • Installieren und Inbetriebnahme von elektropneumatischen steurungstechnischen Systemen
  • Entwicklung von Prüfkriterien zur Funktionsprüfung
  • Analyse und Bestimmung von Fehlern
