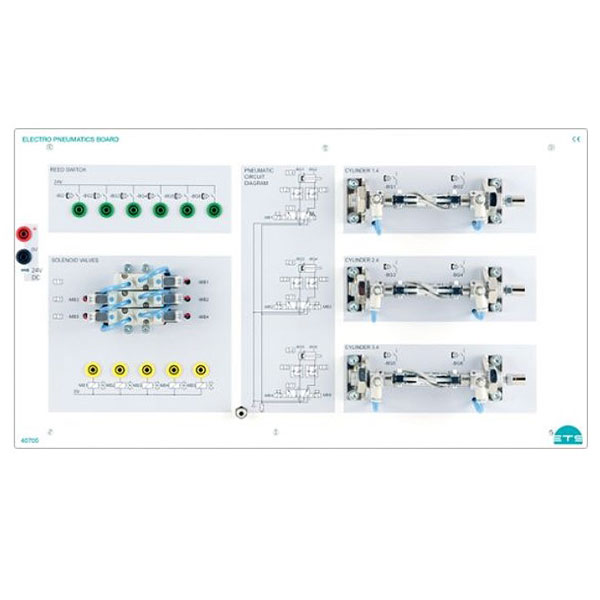

ETS Didactic Elektropneumatik Board

Fest integrierte Funktionseinheiten:

3 DIN-ISO 6432-Zylinder mit einstellbarer Endlagendämpfung
6 Reed-Kontakte
1 Schottverschraubung NW4 zur Druckluftversorgung der elektromagnetischen Ventile
1 5/2-Wege-Magnetventil, monostabil, in Ruhestellung gesperrt
2 5/2-Wege-Magnetventile, bistabil, in Ruhestellung gesperrt

Board mit fotorealistischem, vierfarbigem Design der Frontplatte. Farbige Leitungsdarstellung nach Farbcode. Die Plattenoberfläche ist durch eine Spezialbeschichtung kratzfest ausgeführt.

Didaktische Normkennzeichnung mit Bedienungshinweisen und Anschlussoptionen erleichtern dem Anwender die Inbetriebnahme.

Lernziele:

Funktionsweise von elektropneumatischen Bauelementen
Ermittlung von Bauelementen zur Lösung von unterschiedlichen elektropneumatischen Steuerungen
Montieren von elektropneumatischen Bauelementen mit anschließender Funktionskontrolle
Erstellung von Stromlaufplänen, elektropneumatischen Schaltplänen und Logikplänen
Installieren und Inbetriebnahme von elektropneumatischen steurungstechnischen Systemen
Entwicklung von Prüfkriterien zur Funktionsprüfung
Analyse und Bestimmung von Fehlern
