ETS Didactic USB-Schnittstellenmodul - Mikrocomputer/Digitaltechnik

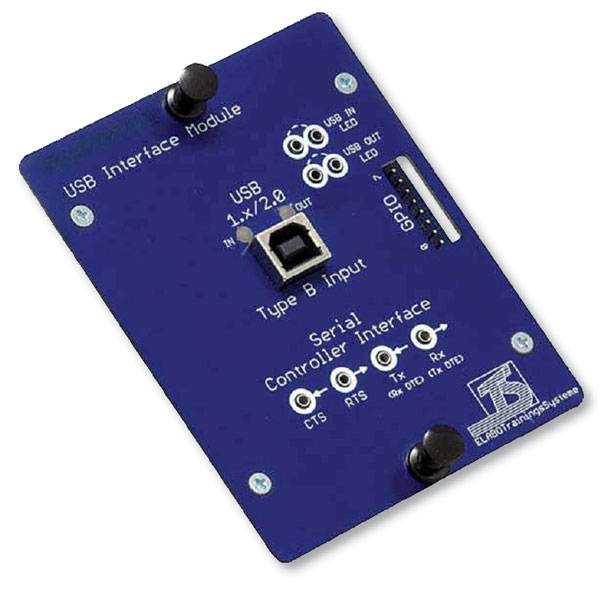

ETS Didactic USB-Schnittstellenmodul



  • Das Œ"USB-Schnittstellenmodul“ ist ein in sich geschlossenes Erweiterungsmodul für das Mikrocomputer-Trainingssystem "Œμ-Trainer“. Das Schnittstellenmodul ermöglicht den Anschluss und die Kommunikation eines Mikrocontrollers mit einem Computer über eine USB-Schnittstelle. Die USB-Schnittstelle ist frei per Software konfigurierbar und ermöglicht die Kommunikation als echte USB 1.0- oder USB 2.0-Schnittstelle bzw. als emulierte serielle Schnittstelle via Softwaretreiber.

Technische Daten:

  • USB-Standard 1.0 / 2.0
  • USB-Anschluss Typ B
  • 4 Steuerein- und -ausgänge controllerseitig mit 2mm-Buchsen
  • Parallel-Ein- und -Ausgang über Busanschluss 8-Bit
  • Optionale Anzeige von Datenverkehr über 2 LED
  • Logikpegel: +3,3 V oder +5 V entsprechend Vorgabe des Programmermoduls
  • Systemvoraussetzung: Win XP, Vista, Windows7 (32 Bit / 64 Bit)
  • Abmessungen 78 x 95 x 32 mm
  • mit Bedienungsanleitung und CD-ROM, inkl. Beispielprogrammen der Controllersteuerung und Computerapplikationen, Treiberdateien
