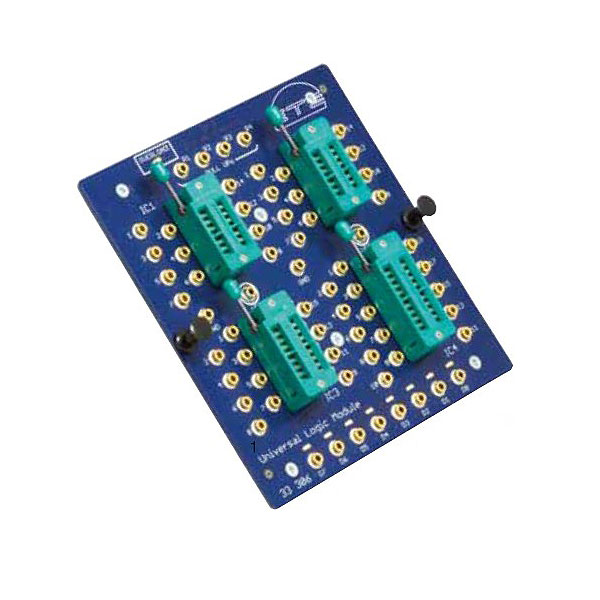

ETS Didactic Universelles Logikmodul



  • Das "Universelle Logikmodul" ist ein in sich geschlossenes Erweiterungsmodul für das Mikrocomputer-Trainingssystem "µ-Trainer" und dient der Untersuchung un dem freien Experimentieren mit Logikschaltkreisen

Technische Daten 33 406 Universal Logic Module:

  • 4 ZIF-Sockel alle Pins frei beschaltbar über 2mm-Buchsen,  davon - 2 x ZIF-Sockel 14 Pin
     - 1 x ZIF-Sockel 16 Pin
     - 1 x ZIF-Sockel 20 Pin
  • 8 x LED mit separaten Eingängen zur Anzeige von logischen Pegeln; gepuffert
  • 4 x Pull-Up 10 kΩ
  • Logikpegel: +5 V TTL
  • Betriebsspannung kurzschlussfest, Inom ≤1,3 A
  • Anzeige der Überlast mit heller blauer LED
  • Abmessungen 120 x 125 x 30 mm



Technische Daten 33 390 Basic Set Logic ICs:

  • 2 Stück 4xNAND-Gatter mit je 2 Eingängen
  • 2 Stück 2xNAND-Gatter mit je 4 Eingängen
  • 2 Stück 2xAND-Gatter mit je 4 Eingängen
  • 2 Stück 4xNOR-Gatter mit je 2 Eingängen
  • 2 Stück 4xOR-Gatter mit je 2 Eingängen
  • 2 Stück 4xXOR-Gatter mit je 2 Eingängen
  • 2 Stück 6xInverter
  • 2 Stück 2xD-Flipflop
  • 2 Stück 2xJK-Flipflop
  • 2 Stück 2xJK-Flipflop mit Preset und Löschen
  • 2 Stück Synchroner-4-Bit-Zähler BCD
  • 2 Stück Vor-/Rückwärts-Zähler binär
  • 1 Stück GAL programmiert als 7-Segment-Decoder
  • 1 Stück GAL programmiert als Teiler
