ETS Didactic Prototypenmodul - Mikrocomputer/Digitaltechnik

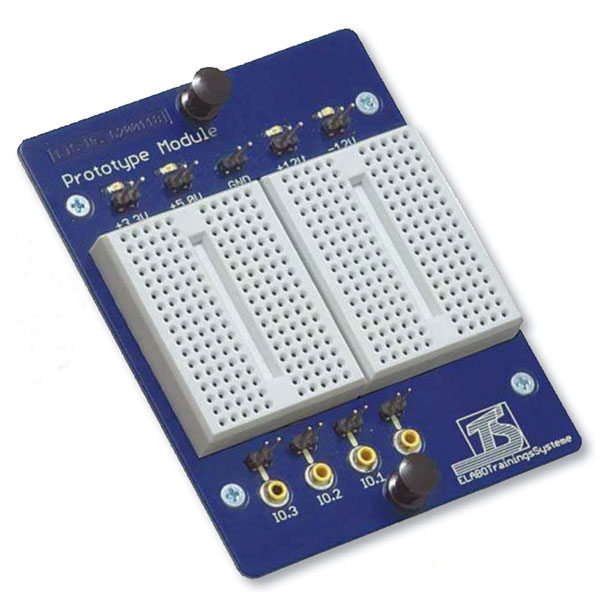

ETS Didactic Prototypenmodul



  • Das Œ"Prototypenmodul“ ist ein in sich geschlossenes Erweiterungsmodul für das Mikrocomputer-Trainingssystem "Œμ-Trainer“. Es ermöglicht den
    zusätzlichen und freien Aufbau von digitalen Schaltungen auf Basis eines Breadboard-Systems.

Technische Daten:

  • 2 Stück Breadboard-Steckfelder 10 x 17 Pin
  • 4 Steuereingänge mit 2mm-Buchsen und Pin
  • 4 Betriebsspannungsausgänge auf Pin: 3,3 V, 5,0 V, +12 V und –12 V
  • Betriebsspannung 3,3 V und 5,0 V kurzschlussfest, Inom ≤ 1,3 A
  • Betriebsspannung +12 V und –12 V kurzschlussfest, Inom ≤ 0,3 A (Dauerlast)
  • Anzeige der Betriebsbereitschaft über LED
  • Abmessungen 78 x 95 x 32 mm
