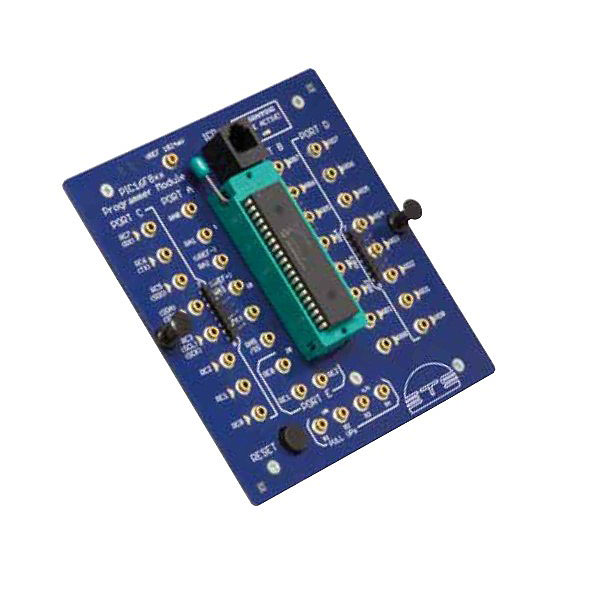

ETS Didactic PIC16F8xx Programmer Modul

ETS Didactic PIC16F8xx

Das PIC16F8xx Programmer Modul ist ein in sich geschlossenes Test- und Programmiermodul für das Mikrocomputer-Trainingssystem „μ-Trainer“ und dient der Programmierung von Mikrocontrollern der Serie PIC16F8xx mit 40-poligem DIP-Gehäuse sowie deren Betrieb im Ausbildungssystem.

Technische Daten:

Nullkraftsockel 40-polig zur Aufnahme der Controller PIC16F887 (alternativ PIC16F884, PIC16F877, PIC16F874)
Takterzeugung extern mit Quarz 16MHz (Oszillatortyp HS)
Takterzeugung intern bis 8MHz
Anschlüsse der Ports A, B, C, D und E sind auf 2mm-Buchsen herausgeführt
Die Ports B, C und D verfügen zusätzlich über Anschlüsse mit BUS-Steckverbindern
LED pro Port-Pin an den Ports B, C und D zeigen den logischen Pegel am zugehörigen Port-Pin an
Integrierter ADU (Port A, B und E) 14 Kanäle, 10 Bit
Interne und externe Referenzspannung
Referenzspannungsquelle UREF= 1024mV
Programmerschaltung seriell ISP
In-Circuit-Debugging Interface über ISP-Schnittstelle
Programmierspannung +12V
Betriebsspannung: +5V / Logikpegel 1 = +5V
