ETS Didactic 8 bit ADU-Modul - Mikrocomputer/Digitaltechnik

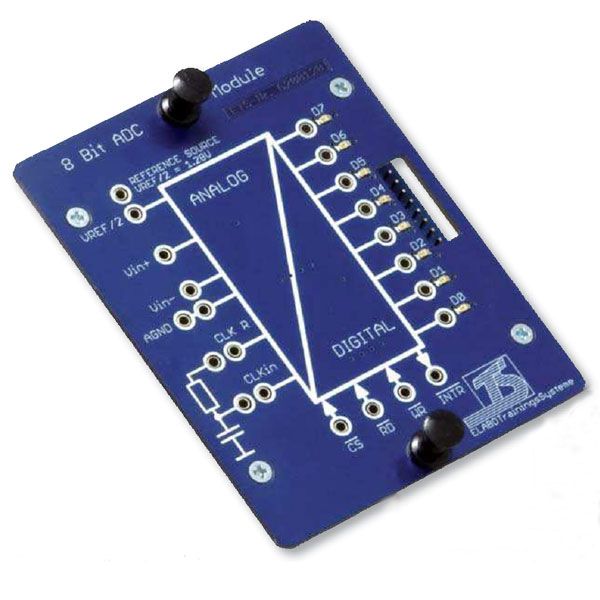

ETS Didactic 8 bit ADU-Modul

Das "8 Bit ADU-Modul“ ist ein in sich geschlossenes Erweiterungsmodul für das Mikrocomputer-Trainingssystem "μ-Trainer“
Der 8 Bit-Analog-Digital-Umsetzer kann mit Mikrocontrollersteuerung aber auch mit statischen Steuersignalen zur Untersuchung der Funktionsweise eines Analog-Digital-Umsetzers betrieben werden

Technische Daten:

1-Kanal-AD-Umsetzer
Referenzspannungen 2,56 V, Vcc intern oder extern bis maximal 5 V
Achtung: Der einzuspeisende Referenzspannungspegel beträgt 0,5 x V_REF!
Differenzeingang mit 2mm-Buchsen
8 Ausgänge mit 2mm-Buchsen und Bus-Steckverbinder
4 Steuerein- und -ausgänge mit 2mm-Buchsen
Logikpegel: +3,3 V oder +5 V entsprechend Vorgabe des Programmer- oder Logikmoduls
Abmessungen 78 x 95 x 32 mm
mit Bedienungsanleitung und CD-ROM, inkl. Beispielprogrammen der Controllersteuerung
