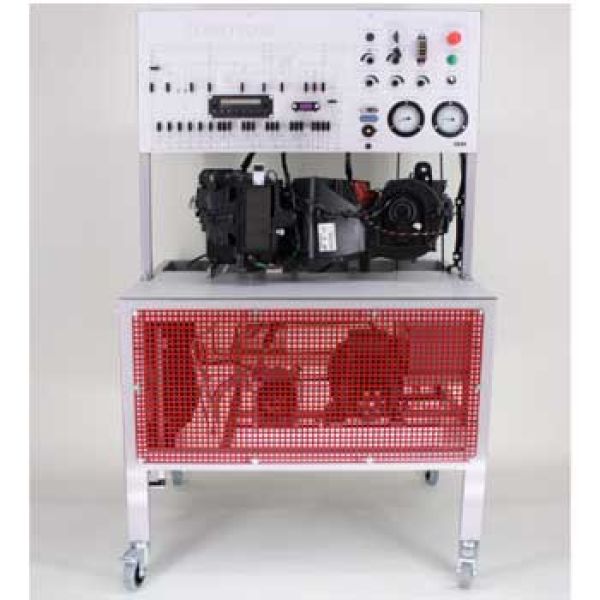

Gerätebeschreibung:Der fahrbare Prüf- und Schulungsstand beinhaltet eine betriebsfertig aufgebaute ´Climatronic´ (VAG-Lupo), deren Kältekompressorantrieb durch einen in der Drehzahl stufenlos regelbaren Elektromotor erfolgt. Es handelt sich um ein Klimasystem der neuesten Generation mit einem permanent angetriebenem Kompressor, dessen Fördervolumenstrom vom Steuergerät geregelt wird und bei dem die Kältemitteleinspritzung über eine feste Drossel erfolgt. Das Steuergerät kann unter Verwendung eines Hochdruckgebers die Kompressorleistung stufenlos variieren.Zur Simulation der Betriebsparameter können die Fahrgeschwindigkeit (Staudruckanpassung), Motordrehzahl, Außen- und Frischluftkanaltemperatur beliebig eingestellt werden. Die Bedienung der Klimaautomatik erfolgt durch das Originalbedienteil, welches sich innerhalb des Systemschaltplanes auf der Frontplatte befindet. Zusätzliche Brückenstecker im Schaltplan erlauben verschiedenste Messungen.Der Schulungsstand ist vorbereitet zum direkten Anschluss eines Computer-Mess- und Visualisierungsprogramms zur Verdeutlichung der Regelvorgänge. Unter Verwendung eines Fehlerschaltgerätes (10 verschiedene elektrische Fehler) und Schüler-Messschaltplänen, können direkt Diagnoseübungen durchgeführt werden.Das PC-Visualisierungsprogramm und 100 Messschaltplan-Auflagemasken gehören mit zum Lieferumfang.
