Elabo G8 Kombiprüfgeräte aus der Serie BestPerformancePlus

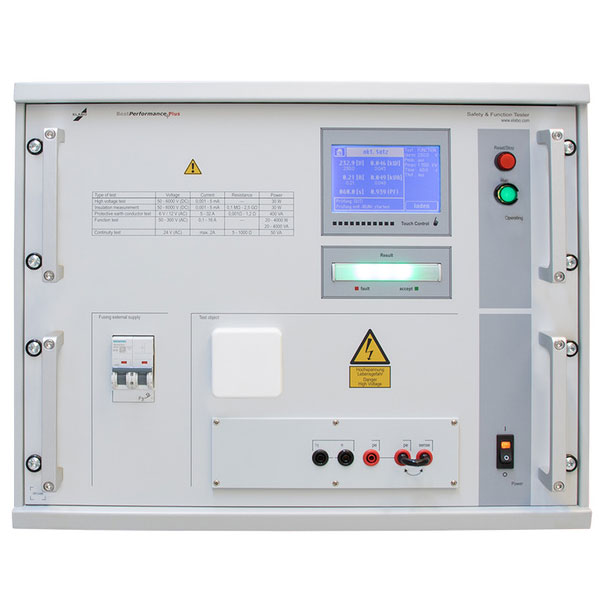

Elabo G8 Kombitestgerät



  • 19"-Einschubtechnik
  • Hochwertiges Metallgehäuse
  • Zugangssperre über parametrierbare Passwortebenen
  • Servicefreundlichkeit - durch wenige Handgriffe austauschbar
  • Interface: Ethernet



Das G8 Kombiprüfgerät vereint zuverlässige Schutzleitermessung, Isolationswiderstandsmessung, Durchgangs- und Funktionsprüfung mit Spannungsnormierung sowie eine Hochspannungsprüfung in einem Gerät. Letzteres ist je nach Gerätetyp für AC oder DC möglich. Eine Funktionsprüfung kann bis 16 A / 4000 VA durchgeführt werden.

Es ermöglicht flexible Einsatzmöglichkeiten sowohl in manuellen als auch automatisierten Systemen. Für den Einsatz in automatisierten Systemen ist das Gerät mit einem umfangreichen Elution® Softwarepaket inkl. SQL-Datenbank ausgestattet. Ein kratzfestes und kontrastreiches Touch Display ermöglicht den manuellen Einsatz. Eine offene Ethernetschnittstelle bietet die Möglichkeit zur Einbindung in rechnergesteuerte Anwendungen.

Das G8 Kombiprüfgerät ist in 19" Systemschaltschränken sowie in einem Gehäuse einsetzbar.

  • Spannungsrampe: für Start und Ende der Prüfung frei programmierbar
  • Schutzleiter: 0,001 ... 1,200 Ω // 6 bzw. 12 V AC // 5 .. 32 A
  • Funktionsprüfung: ext. 50 .. 300 V //max. 16 A //max. 4000 VA //49 - 61 Hz
  • Durchgangsprüfung: max. 24 V //max. 2 A //5 .. 1000 Ω
  • Schnittstelle: Ethernet / Digital-Interface
  • Netzspannung: 230 V / ±10 %; 49 .. 61 Hz
  • Baugröße: 19" / 8 HE; Tiefe 360 mm



Kombitester Gleichspannung (HV DC)

  • G8-1A: mit Touch-Panel
  • G8-1M: ohne Touch-Panel
  • Hochspannung: 0,05 kV .. 6,0 kV DC erdgebunden // 0 .. 0,05 mA / 0 .. 0,5 mA / 0 .. 5 mA
  • Isolationswiderstand: 0,05 kV .. 6,0 kV DC erdgebunden // 2,5 MΩ / 25 MΩ / 250 MΩ / 2,5 GΩ
  • Bauleistung: 30 W



Kombiprüfgerät Wechselspannung (HV AC)

  • G8-1G: mit Touch-Panel
  • G8-1M: ohne Touch-Panel
  • Hochspannung: 0,1 .. 2,50 kV AC erdfrei // 0,2 .. 5,0 kV AC erdfrei //10 mA / 100 mA //500 VA
  • Isolationswiderstand: 50 .. 1,2 kV DC erdgebunden // 10 MΩ / 100 MΩ / 1 GΩ
  • Bauleistung: 500 VA
