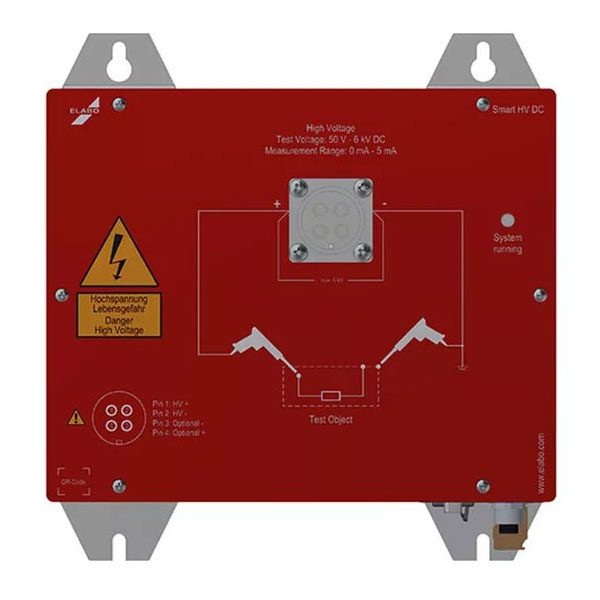

Elabo Hochspannungs-/Isolationsprüfmodule

Elabo Hochspannungs-/Isolationsprüfmodule

Autarke Messmodule für den universellen Einsatz in automatisierten Systemen
Vorbereitet zur Integration in Schaltschränken oder Prüfeinheiten
Vorgesehene Laschen ermöglichen eine einfache Montage der Module
Sämtliche Anschlüsse sind steckbar ausgeführt
Gerätetreiber in C# für Anwendungsprogrammierung erhältlich (.NET Framework 4.6.2)
In einem hochwertigen Metallgehäuse integriert
3 Modelle

Hochspannungs-/Isolationsprüfmodul 01:

Messbereich HV: 0,1 / 1 / 10 mA (fester Messbereich)
Messbereich ISO: 10 kΩ ... 5 GΩ (fester Messbereich oder automatische Anpassung)
Prüfspannung: 50 V (DC) ... 3 kV (DC) (einseitig geerdet)
Prüfstrom: 30 µA (DC) ... 10 mA (DC) / sicherheitsstrombegrenzt, Q < 350 mJ
Ausgangsleistung: max. 30 W
Prüfspannungsverlauf: Spannungsverläufe mit max. 10 Stützpunkten definierbar

Hochspannungs-/Isolationsprüfmodul 02:

Messbereich HV: 0,05 / 0,5 / 5 mA (fester Messbereich)
Messbereich ISO: 20 kΩ ... 5 GΩ (fester Messbereich oder automatische Anpassung)
Prüfspannung: 50 V (DC) ... 6 kV (DC) (einseitig geerdet)
Prüfstrom: 20 µA (DC) ... 5 mA (DC) / sicherheitsstrombegrenzt, Q < 350 mJ
Ausgangsleistung: max. 30 W
Prüfspannungsverlauf: Spannungsverläufe mit max. 10 Stützpunkten definierbar

Hochspannungs-/Isolationsprüfmodul 03:

Messbereich HV: 0,03 / 0,3 / 3 mA (fester Messbereich)
Messbereich ISO: 30 kΩ ... 5 GΩ (fester Messbereich oder automatische Anpassung)
Prüfspannung: 100 V (DC) ... 10 kV (DC) (einseitig geerdet)
Prüfstrom: 10 µA (DC) ... 3 mA (DC) / sicherheitsstrombegrenzt, Q < 350 mJ
Ausgangsleistung: max. 30 W
Prüfspannungsverlauf: Spannungsverläufe mit max. 10 Stützpunkten definierbar
