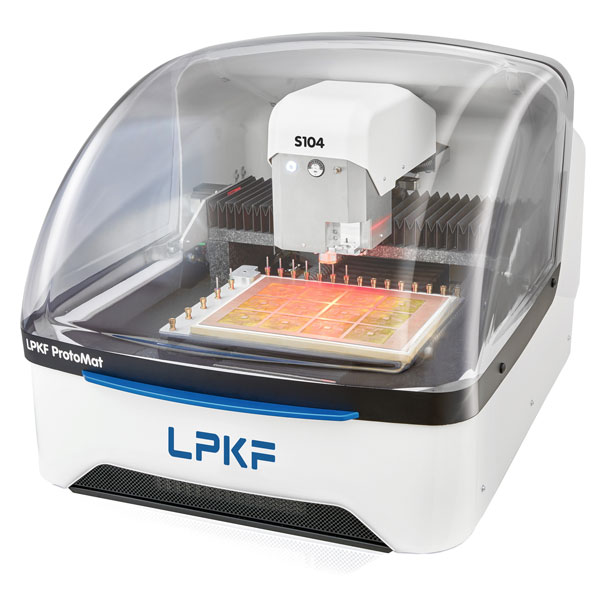

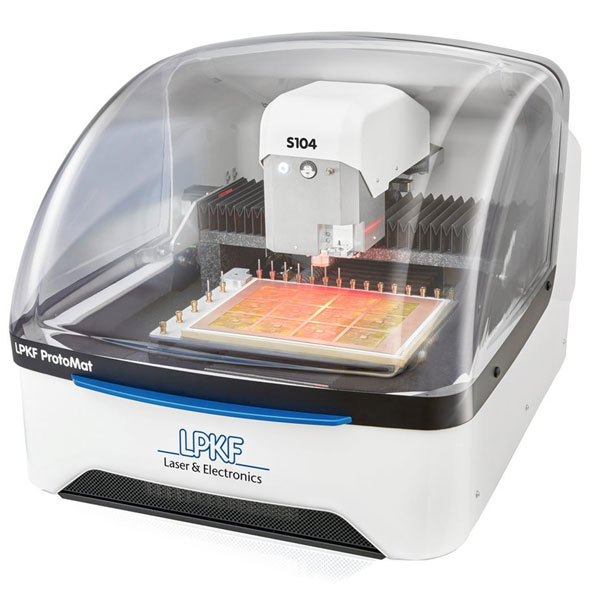

Der LPKF ProtoMat S104 für die Leiterplattenbearbeitung verfügt über eine umfassende Vollausstattung für das Elektroniklabor. Dank der Hochleistungsspindel und des Vakuumtischs eignet er sich auch für HF-Anwendungen und Dünnlaminate sowie Substrate mit empfindlicher Oberfläche (Leiterbahnbreiten bis 100 μm auf FR4 18/18 Cu). Die Systemsoftware berücksichtigt die besonderen Anforderungen von HF-Materialien.
Schnell und präzise
Der ProtoMat S104 arbeitet besonders schnell und präzise mit einer Drehzahl von 100 000 U/min, hoher Verfahrgeschwindigkeit und einer hohen mechanischen Auflösung. In Kombination mit der stabilen Granitbasis der Maschine gewährleistet dies optimale Genauigkeit für das Bohren und Fräsen auch sehr feiner Strukturen. Die Hochfrequenz-Frässpindel und der Frästiefensensor sind selbstreinigend und damit wartungsarm.
Vollautomatisch
Das Easy-to-use Paket macht es den Anwendern des ProtoMat S104 leicht. Sensorgesteuert erfolgen die Material- und Kupferstärkenmessung automatisch und ermöglichen die exakte Bestimmung der notwendigen Frästiefe. Die mit 20 Werkzeugpositionen gut bestückte Maschine wechselt im Fertigungsprozess die entsprechenden Werkzeuge automatisch. Je nach Eindringtiefe erzeugen die konischen Fräser unterschiedliche Isolationskanäle. Die ebenfalls automatische Fräsbreiteneinstellung sorgt für gleiche Breite der Fräskontur.
2,5-dimensional
Durch seinen Z-Achsen-Antrieb ist der ProtoMat S104 ideal zur Bearbeitung von Frontplatten und Gehäusen oder für Tiefenfräsungen in Leiterplatten geeignet. Die Bearbeitung bestückter Leiterplatten sowie die Herstellung von Kunststoff-Halterungen sind ebenfalls einfach möglich.
Intuitiv: die Software
Die Systemsoftware im ProtoMat S 104 ist hochflexibel und einfach zu bedienen. Die Software ist so ausgelegt, dass ihre Berechnungen den besonders hohen Anforderungen von HF-Anwendungen gerecht werden. Eine Parameter-Bibliothek für unterschiedliche Werkstoffe unterstützt die einfache Bedienbarkeit.
Dispenser
Auf Wunsch bringt der integrierte Dispenser vollautomatisch Lotpaste auf Lotpads auf. Eine zusätzliche Datenberechnung ist nicht notwendig.
