ETS Didactic Kleinwindkraftanlagen - Wind Power Board

Lernziele:

Aufbau einer Kleinwindkraftanlage
Aufbau von Inselanlagen
Physikalische Grundlagen erarbeiten
Aufbau und Inbetriebnahme eines Kleinwindkraftgenerators
Betrieb mit wechselnden Windstärken im Speicherbetrieb
Aufbau einer Inselanlage zur Erzeugung von 230V-Wechselspannung
Hybridsysteme zur autarken Stromversorgung

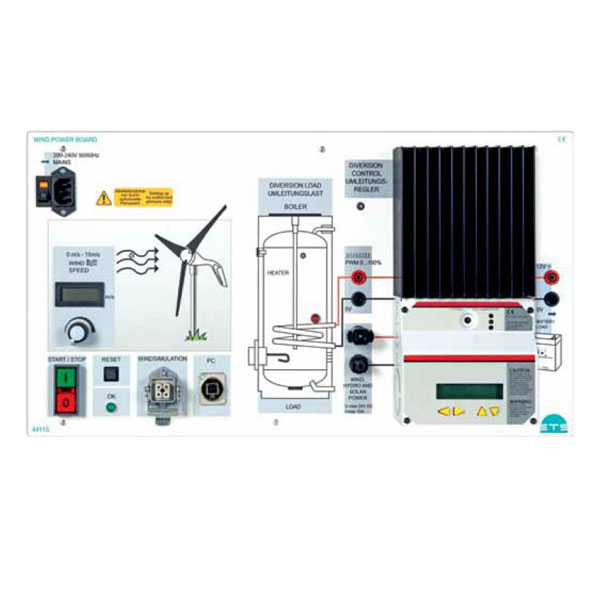

Über das Wind Power Board wird ein Asynchronmotor zur Windsimulation angesteuert. Über die zugehörende Software können die Werte für Windgeschwindigkeit, Drehzahl und Leistung abgerufen werden. Für die Anbindung des Windgenerators ist ein Umleitungsregler mit Umleitungslast integriert. Über das integrierte Display erfolgt die Parametierung und Diagnose des Systems. Die maximale Leistung beträgt 500 W.

Technische Daten:

Steuergerät Windsimulator 1 kW
Anzeige der Windgeschwindigkeit über ein LCD-Display
Potentiometer zum Einstellen der Windgeschwindigkeit
USB-Schnittstelle zur Kommunikation mit dem PC
Anschlüsse Windkraftanlage über Systemstecker
Umleitungsregler max. 500 W
Messgerät für Umleitungsregler mit der Anzeige von Batteriespannung, Umleitungslast, Strom und Leistung
Umleitunslast max. 500 W
Anschlüsse für Verbraucher und Batterie
