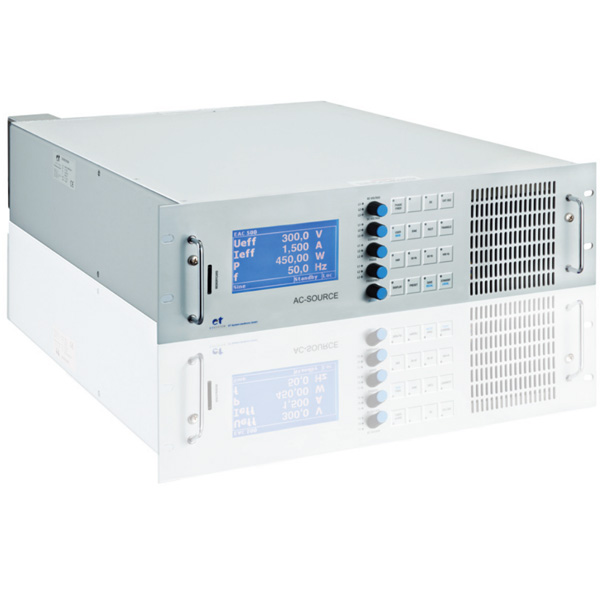

ET System Serie EAC-SP 1-phasige elektronische AC Quellen

ET System EAC-SP

Nachbildung von 1-phasigen Spannungsnetzen
AC / DC Betrieb
Leistung von 250VA bis 12kVA
Ausgangsspannung bis 700VAC / 1000VDC
Ausgangsstrom bis 2000A
Ausgangsfrequenz bis 2000Hz
Anzeige über graphisches Display
Linear geregelte Endstufe, Klirrfaktor bei Pmax: 0,15%

Die elektronisch regelbare AC–Quelle EAC–SP verfügen am Eingang über ein Schaltnetzteil und auf der Sekundärseite über eine Lineare Endstufe. Die Geräte werden verwendet um Spannungen, Ströme, Frequenzen und Kurvenformen unabhängig vom Netz, 1–phasig nachzubilden.

Ein Auszug der Features:

Erstellen beliebiger Spannungs- und Stromkurven über SD-Karte oder digitale Schnittstelle (sequentielle Steuerung)
Datenlog-Funktion: Aktuelle Messwerte werden in einem einstellbaren Intervall auf einer SD-Karte gespeichert.
Messungen von Spannung (RMS, Mittelwert, Spitzenwert, Crestfaktor), Strom (RMS, Mittelwert, Spitzenstrom, Crestfaktor) Wirkleistung, Blindleistung, Scheinleistung, Powerfaktor
Vorgabe von Frequenz und Phasenwinkel
Spannungskonstant - Strombegrenzt
Speicherplätze für frei programmierbare Kurvenformen (WAV Dateien), einspielbar über eine externe SD-Karte (Option)
Externer Oszillatoreingang +/- 10 V mit einstellbarer Verzögerung bis 70 ms (Option)
Script Steuerung: Programmierung von Abläufen gespeichert auf der Speicherkarte
Drei nichtflüchtige Kurvenverläufe (Programmierung über Speicherkarte)
Die Script-Steuerung in Verbindung mit der Datenlog-Funktion ermöglicht den Aufbau eines unabhängigen „Stand-Alone“-Prüfplatz
Sync-Eingang zum Synchronisieren mit externen Quellen (Option)
Sync-Ausgang zum Triggern externer Messgeräte o. Ä. (Option)
Ausgangsspannung für eine bestimmte Anzahl von Halbperioden abschaltbar (Option)
Ausgangsspannung für eine bestimmte Zeit einschaltbar (Option)
Verfügbare digitale Schnittstellen IEEE488, RS485, RS232, LAN und USB
ATI 5/10 analoge Schnittstelle galvanisch getrennt: 0V bis 5V oder 0V bis 10V
Kompakte Abmessungen und geringes Gewicht
Sonderversionen auf Anfrage möglich

Anwendungsbereich:

Nachbildung von weltweiten Spannungsnetzen (1–phasig)
Nachbildung von Luft und Raumfahrt-, Bahn- und Maritimen Spannungsnetzen
AC Spannungsversorgung zum Einsatz in Laboren und in Prüffeldern für elektrische Komponenten
Prüfen von medizinisch-spezifische Wellenformen gemäß EN 60601
Unabhängiger Stand-Alone Prüfplatz realisierbar über die Script Steuerung in Verbindung mit der Datenlog-Funktion
