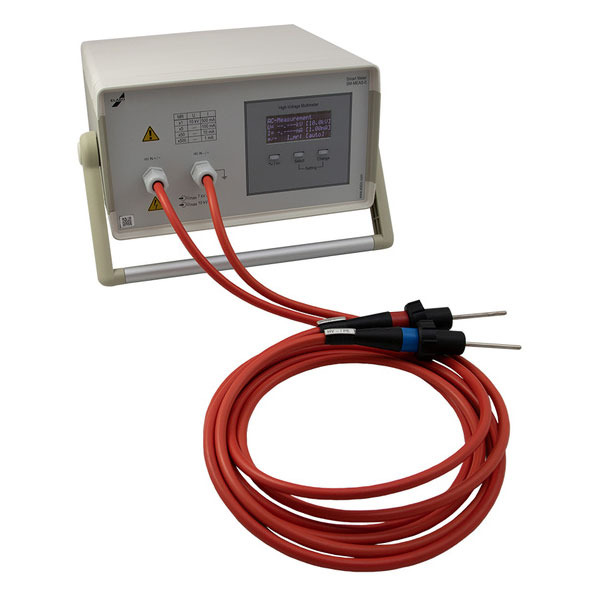

Elabo Hochspannungs-Messgerät

AC: 2 V … 7 kV / 15 µA … 500 mA
DC: ± 1V ... ±10 kV / ±15 µA ... ±500 mA
Autarkes Messgerät für den universellen Einsatz im Laborbereich und in automatisierten Systemen
Ethernet-Schnittstelle (TCP/IP)
Frontseitig: 2 x 1,8 m Hochspannungsleitung mit TOPAS Steckanschluss
Rückseitig: Prüflingsanschluss über 2 x integrierte TOPAS Anschlussbuchsen
2,5 m Netzanschlussleitung – Schuko-Stecker – Kaltgeräte-Buchse
3 m Netzwerkleitung CAT6 (Patch-Kabel)
Integrierter Bügel ermöglicht ein einfaches Vertragen und ein bessere Sicht auf das Display durch individuelle Aufstellpositionen
Robustes Gehäuse (B = 260 mm, T = 260 mm, H = 160 mm)

Die ELABO Hochspannungs-Messgeräte wurden entwickelt, um insbesondere im Kalibrier- und Entwicklungslabor präzise und schnelle Hochpannungs- und Strommessungen durchführen zu können. Sämtliche Parameter sind über eine Ethernet-Schnittstelle programmierbar. Entsprechende Treiberbausteine erleichtern die Integration in bestehende Systeme.

Strommessung

±15 µA (DC) ... ±500 mA (DC)
15 µA (AC) ... 500 mA (AC) / trms

Messbereiche

1 mA
10 mA
100 mA
500 mA

------------------------

Spannungsmessung

±1 V (DC) ... ±10 kV (DC)
2 V (AC) ... 7 kV (AC) / trms

Messbereiche

10 kV

------------------------

Messverfahren

24 bit ∑ - ∆ - Wandler
