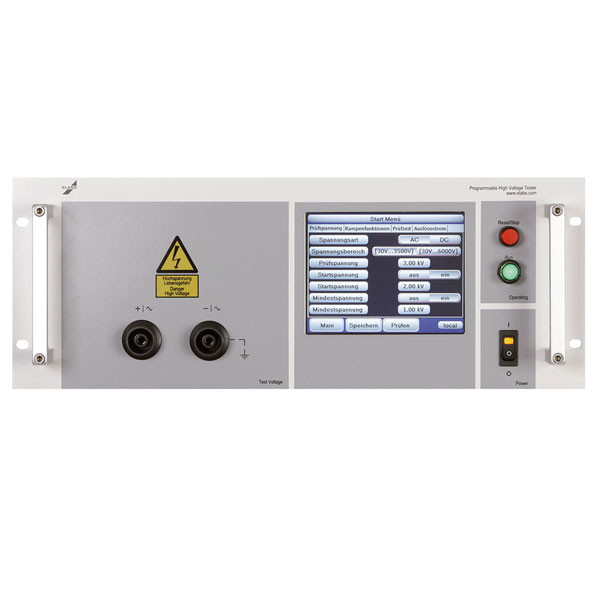

Elabo High-Performance Hochspannungs-Messgerät F1-1A

Elabo F1-1A
  • Prüfspannung: 100 .. 2.500 V AC, 200 .. 5.000 V AC, 200 .. 3.000 V DC (Option), 300 .. 6.000 V DC (Option)
  • Spannungsrampe: für Start und Ende der Prüfung frei programmierbar
  • Bauleistung: 500 VA
  • Auslösestrom: 0 .. 1 / 10 / 100 mA
  • Schnittstelle: RS232-C
  • Netzspannung: 230 V / +/- 10 %; 49 .. 51 Hz
  • Baugröße: 19“ / 4 HE

Das mehrfarbige Touch-Panel ermöglicht eine ergonomische Bedienung der Prüfgeräte, die standardmäßig mit serieller RS232C-Schnittstelle ausgerüstet sind (wahlweise mit Ethernet bzw. USB). Alle Geräte sind auch ohne Bedienmodul erhältlich, z.B. für den Einsatz in automatischen Systemen.

Modulares Hochspannungsprüfgerät

Abhängig von der Variante und dem Erweiterungsstand ermöglichen die Geräte flexible Einsatzmöglichkeiten im manuellen bzw. automatisierten Einsatz zur Hochspannungs- bzw. Isolationswiderstandsprüfung an Systemen, Bauteilen oder Komponenten.



  • 19“-Einschubtechnik
  • Hochwertiges Metallgehäuse
  • Zugangssperre über parametrierbare Passwortebenen
  • Servicefreundlichkeit – durch wenige Handgriffe austauschbar
  • Interfaces Ethernet oder alternativ uber RS232-C oder USB



Erweiterungsmodule:

  • Gleichspannung: Prüfspannung: 200 .. 3.000 / 6.000 VDC; Auslösestrom: 0 .. 1 / 10 / 100 mA
  • Isolationswiderstand: 0,1 .. 1 / 10 / 100 MΩ + Autorange
  • Sicherheitsstrombegrenzung: < 3 mA bei AC; < 5 mA bei DC
  • Spannungsrücklesung: Modul ermöglicht durch Rücklesung der Prüfspannung eine Vierleitermessung
  • Brennen: Überstromauslösung kann zur Fehlersuche deaktiviert werden
  • Digitale Zusatzausgänge: 6 Digitalausgänge zur Ansteuerung einer externen Umschaltmatrix
  • Ethernet: Alternative Schnittstelle zur RS232-C
  • USB: Alternative Schnittstelle zur RS232-C
  • Softwarepaket: Elution® Device
