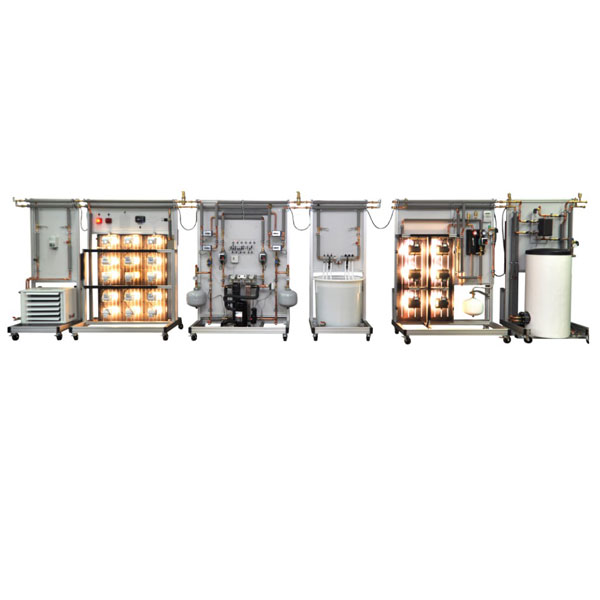

Das modulare Lehrsystem Wärmepumpe ermöglicht anhand praktischer Übungs- und Messmöglichkeiten eine optimale fachliche Qualifizierung im Bereich der Solarthermie und Wärmepumpentechnik. Die Simulation unterschiedlicher Realsituationen erfolgt durch die wechselweise Kombination der Lehrsystemmodule.
Temperaturen, Durchflusswerte, Spannung, Ströme, Leistungsaufnahme und Schaltsignale werden über eine systemübergreifende Messwerte-Bus-Verbindung an das Systemmodul "Wärmepumpe" weitergeleitet und stehen von dort aus über eine W-LAN-Funktstrecke für die Auswertung mit dem Computer zur Verfügung.
Durch den Einsatz einer reservierbaren Wärmepumpe (je nach Ausstattungsvariante) können der Quellkreis und der Heizkreis elektrisch mittels mehrerer Motorkugelhähne umgeschaltet (getauscht) werden. Dies kann ohne Umbauten am Versuchsaufbau erfolgen - einfach durch elektrisches Umschalten. Also, z.B. eine Wasser/Luft- oder eine Luft/Wasser-Wärmepumpe auf "Tastendruck".
Die Wärmepumpe ist die zentrale Komponente innerhalb der verschiedenen Systemmodelle "Nutzung regenerativer Energiequellen". Nur die Wärmepumpe verfügt über ein WLAN-Modul, über welches auf die Messwerte aller Systemmodelle zugegriffen werden kann. Alle Systemmodelle verfügen über eigene Sensoren und einen Messwerte-Bus, d.h. eine steckbare 37-polige Kabelverbindung. Jeweils rechs und links befindet sich auf der Rückseite der Systemmodelle eine 37-polige Steckbuchse. Mittels kurzer Verbindungskabel können die Systemmodelle messtechnisch gekoppelt und mit der Wärmepumpe verbunden werden. Das bedeutet, auch wenn die Wärmepumpe für einen aktuellen Versuch (z.B. Solarkollektor mit Speicher) nicht benötigt wird, müssen die dabei verwendeten Systemmodelle mit der Wärmepumpe gekoppelt werden.
