Gerätebeschreibung:

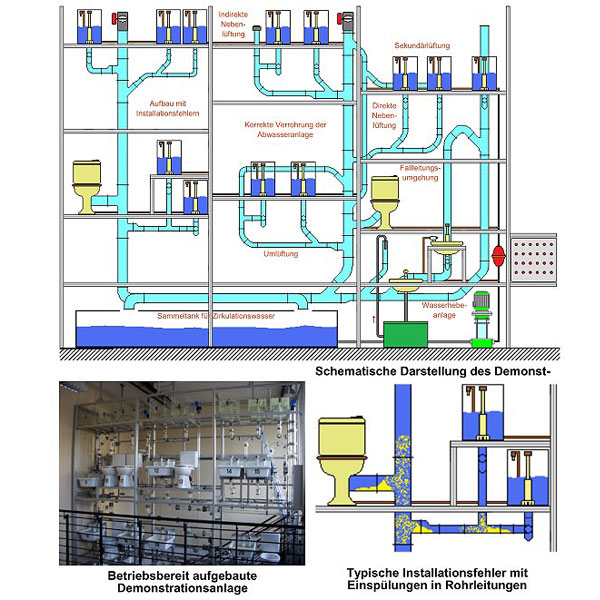

Die Demonstrationsanlage "Abwassersystem" zeigt innerhalb eines aus Borsilicatglas aufgebauten Rohrsystems die hydraulischen und strömungstechnischen Verhältnisse innerhalb einer Abwasseranlage.
Zur Verdeutlichung der Auswirkung von Installationsfehlern auf die dauerhafte Funktionstüchtigkeit der Anlage, werden ein fehlerhafter (Reduzierung falsch montiert - Anschlussleitung gleiche Nennweite wie Geruchverschluss - 45° Bogen in Abwassersammelleitung - 90° T-Stück für Anschluss an Abwassersammlung - WC-Anschluss nicht steigend ausgeführt) und ein korrekter Systemaufbau direkt gegenübergestellt.
Entsprechend der Bedeutung einer effektiven Fall- und Ablaufrohrbelüftung, werden unterschiedlichste Rohrbelüftungsarten gezeigt. Motorisch verschließbare Luftklappen an den Haupt-Fallleitungsbelüftungen erlauben die Demonstration (z.B. leersaugen von Geruchverschlüssen) einer unzureichenden Rohrbelüftung.
Messpunkte im Rohrsystem ermöglichen die Erfassung der Druckverhältnisse (z.B. Unterdruck bei nicht ausreichender Rohrbelüftung).
Der Betrieb der Abwasseranlage erfolgt im geschlossenen Kreislauf. Eine Druckerhöhungsanlage fördert das Wasser aus dem Sammeltank zu den jeweiligen Spülstellen.
Die abgebildete Anlage stellt nur ein exemplarisches Beispiel dar. Die Planung einer Abwasseranlage erfolgt immer nach den besonderen Vorgaben (Raumhöhe, Stellfläche, Themenschwerpunkte) des jeweiligen Kunden.
